Marca: SchlegelGiesse
Referência: 08349

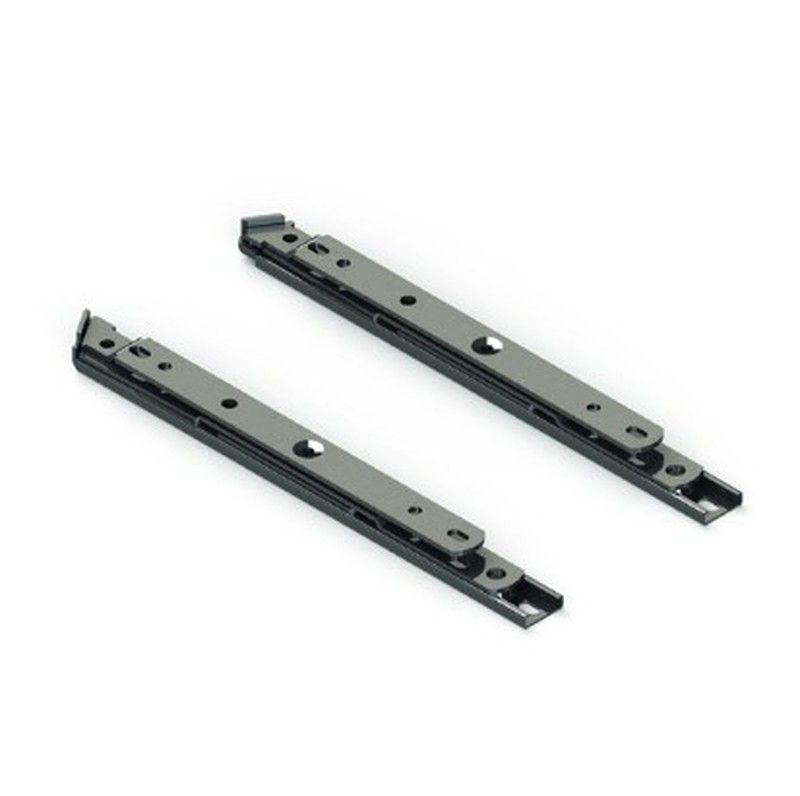

Par de bússolas (direita e esquerda) ideais para gabinetes externos de alumínio práticos (Side Hung) ou salientes (Top Hung).
As escoras GS HD do tipo TS são adequadas para janelas de batente externas (Side Hung) ou salientes (Top Hung) com peso e dimensões médios
(ver tabela).
Por serem a parte superior da bússola assimétrica, internamente no par de bússolas teremos uma direita e outra esquerda; Esta geometria assimétrica da bússola melhora a aproximação e o fechamento da lâmina.
A fase de abertura da lâmina pode ser bloqueada usando o pino específico localizado na almofada deslizante.
A gama de bússolas GS HD do tipo TS estão divididos em dois grupos:
a) aplicação em sistemas com vão de 16,5 mm
b) aplicação em sistemas com vão de 11,5 mm (câmara europeia GACS)< br>(Ver tabela)
a ) Os suportes GS HD tipo TS para sistemas com vão de 16,5 mm requerem uma distância folha/quadro de 16,5 mm, padrão no mercado de parede
cortina.
b) As bússolas GS HD tipo TS para Câmara Europeia (GACS ) com sua geometria especial se autoposicionam no canal 15/20 presente na chapa. Os pinos, pré-montados na biela inserida na lâmina, permitem uma primeira fixação rápida do produto. Estas bússolas são fixadas à moldura (com canal 14/18) através de parafusos auto-roscantes (não incluídos). Deve ser criada uma superfície plana sob a moldura para garantir uma fixação sólida e duradoura das bússolas na moldura. Para canais de quadro 14/18 ou 13,5 / 16,8 Giesse sugere a utilização de uma espessura de filler (ver faixa relativa) a ser aplicada sob cada furo/ranhura de fixação da bússola.
Giesse testou bússolas GS HD do tipo TS para no máximo 30.000
ciclos.
